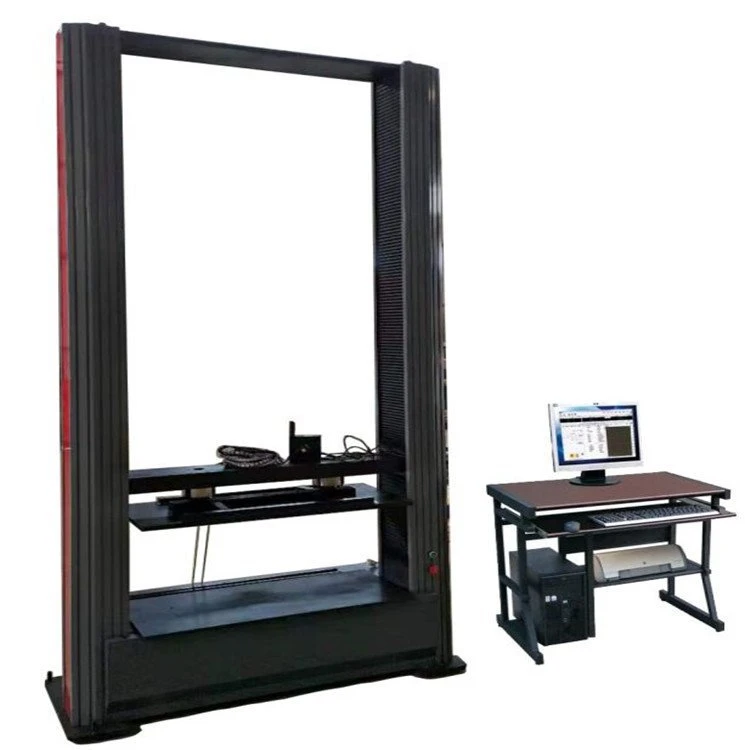

Tester ta 'Ebusija taċ-Ċirku

It-tester tal-ebusija taċ-ċirku huwa sistema ta 'kompressjoni ikkontrollata servo-konfigurata biex tiddetermina l-ebusija taċ-ċirku ta' pajp termoplastiku ċirkolari. Sezzjoni tal-pajp titqiegħed orizzontalment bejn pjanċi paralleli filwaqt li l-forza u d-deflessjoni dijametrali huma rreġistrati permezz tal-medda ta 'kompressjoni meħtieġa.

Jintuża għal pajp korrugat, pajp tal-ħajt strutturat-, pajp tad-drenaġġ u tad-drenaġġ, kondjuwit, u pajp termoplastiku ċirkolari ieħor f'laboratorji tal-manifattura, faċilitajiet ta' spezzjoni ta'-parti terza, dipartimenti ta 'superviżjoni tal-kwalità-, u ċentri ta' riċerka materjali.

Riżoluzzjoni tal-forza u tad-deflessjoni għar-reġjun tal-ebusija.Il-magna tipprovdi 50 kN forza massima, medda ta 'kejl minn 2% sa 100% tal-kapaċità, preċiżjoni tal-forza fi ħdan ± 1% tal-qari, preċiżjoni tad-deformazzjoni fi ħdan ± 1%, u 0.001 mm raġġ-riżoluzzjoni ta' spostament. Is-sistema taqbad ir-rispons tal-forza-diflessjoni madwar id-diflessjoni dijametrali speċifikata użata għall-kalkolu tal-ebusija tal-ċirku-.

Servo drive fuq firxa wiesgħa ta 'veloċità.Mutur servo, sistema ta' tnaqqis, viti tal-ballun ta' preċiżjoni, u frejm ta'-kolonna doppja jipprovdu firxa ta' veloċità-test ta' 1–300 mm/min. L-ispazju vertikali ta '800 mm u wisa' ċara ta 'aktar minn 350 mm jippermettu li r-rata ta' kompressjoni u s-setup jiġu mqabbla mad-dijametru tal-pajp mingħajr tagħbija manwali instabbli.

Kurva, database, u kontroll tar-rapport.Is-softwer jirreġistra l-forza u d-deflessjoni f'ħin reali, ikopri kurvi tal-lott, jirrepeti punti individwali, jaħżen ir-riżultati f'databases ta' Access jew SQL, u jiġġenera rapporti tal-format Word-. Limiti mekkaniċi u tas-softwer, tagħbija żejda, vultaġġ żejjed u protezzjoni ta 'kurrent żejjed jibqgħu attivi matul it-test.

Fixture tal-kompressjoni u firxa tal-pajpijiet.Pjanċi tal-kompressjoni paralleli, karatteristiċi taċ-ċentru, wisa 'tal-muntaġġ, u spazju tax-xogħol jistgħu jitqabblu mad-dijametru tal-pajp u l-profil tal-ħajt fi ħdan l-envelop tal-qafas. Tpinġijiet tal-pajpijiet tal-klijenti jistgħu jintużaw biex jikkonfermaw il-kuntatt tal-pjanċa u t-tneħħija tal-kampjun.

Setup tas-softwer u tal-metodu ta'-test.Il-kalkolu tal--ebusija taċ-ċirku, il-mira tad-deflessjoni, ir-regola tal-veloċità, l-oqsma tar-rapport, il-lingwa, il-format tad-database, u l-permessi tal-utent jistgħu jiġu kkonfigurati għal GB/T 9647, ISO 9969, jew metodu intern miftiehem.

Kalibrar tal-forza, tal-veloċità u tal-ispostament.Iċ-ċellula tat-tagħbija hija ċċekkjata madwar il-medda operattiva, u l-ispostament u l-veloċità tal-crosshead huma vverifikati f'diversi settings użati għal dijametri ta 'pajpijiet differenti.

Spezzjoni tal-ġeometrija tal-qafas u tal-pjanċa.Kompressjoni-paralleliżmu tal-pjanċa, allinjament taċ-ċentru, moviment tal-kolonna, sinkronizzazzjoni bil-kamin, u rispons tal-qafas huma spezzjonati taħt tagħbija biex jipprevjenu l-kompressjoni tal-pajp eċċentrika.

Validazzjoni tal-kalkolu tas-softwer.Kurvi ħajjin, immaniġġjar tad-deflessjoni ta' 3% fejn meħtieġ, kalkolu tal-ebusija taċ-ċirku-, output tar-rapport, swiċċijiet tal-limitu, u protezzjoni ta' tagħbija żejda huma ttestjati qabel il-ġarr.
